| 원래 장소: | 중국 |
|---|---|
| 브랜드 이름: | DOWELL |
| 모델 번호: | DW-MST-12 |
| 최소 주문 수량: | 500개 |
| 배달 시간: | 7~15일 |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 7일 당 500 PCS |
| 장력 (장기): | 300N | 장력 (단기): | 600N |
|---|---|---|---|
| 호감(장기): | 1000N/10cm | 호감(단기): | 2200N/10cm |
| 작동 온도: | -40~+70C | 저장 온도: | -40~+70C |
| 강조하다: | 드롭 케이블 멀티 포트 서비스 폐쇄,12 섬유 MST 다항 서비스 폐쇄,FTTA 다항 서비스 폐쇄 |
||

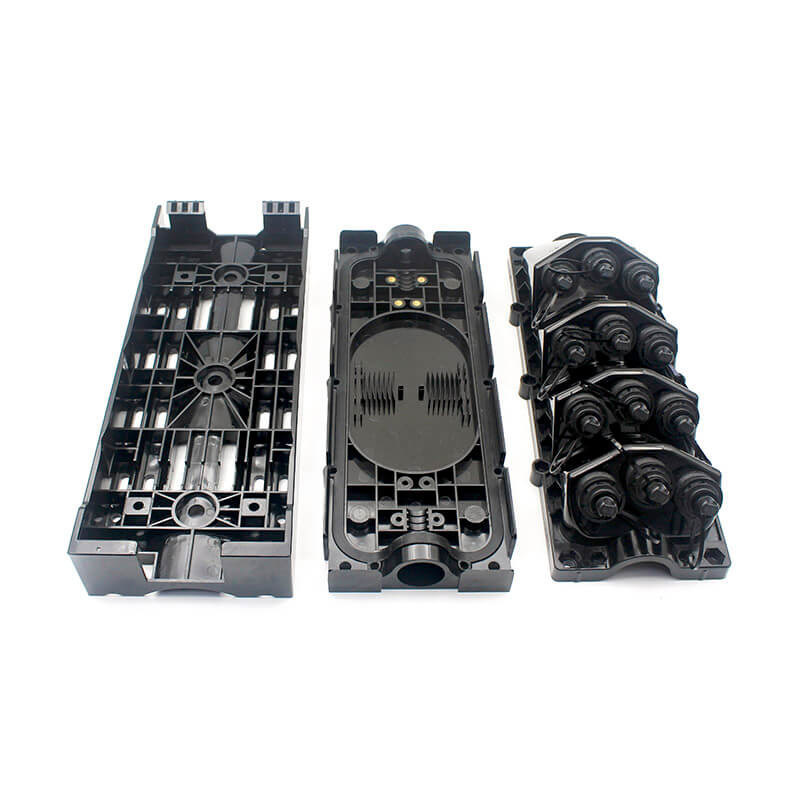

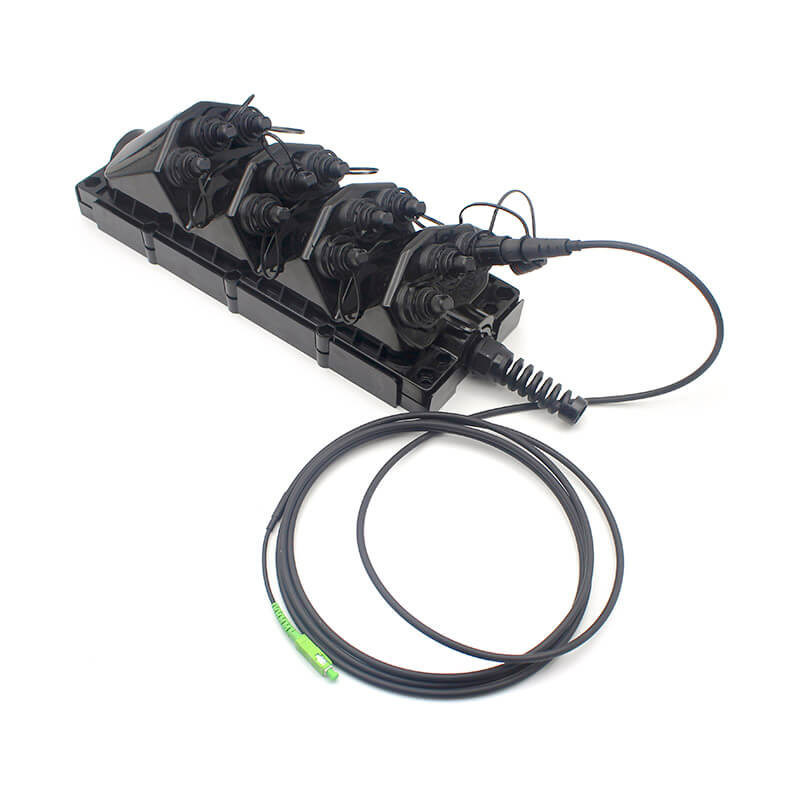

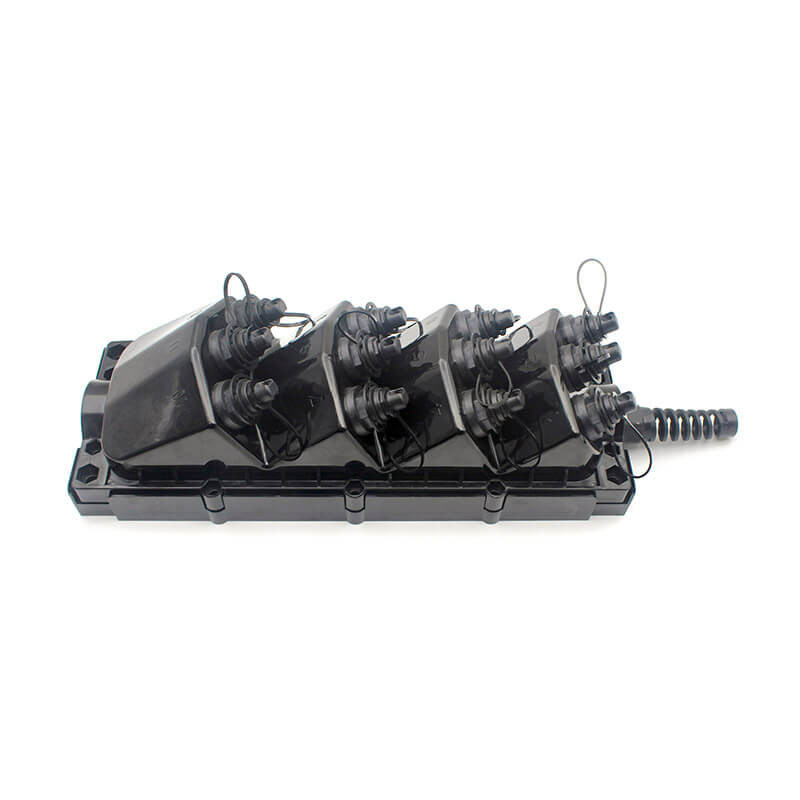

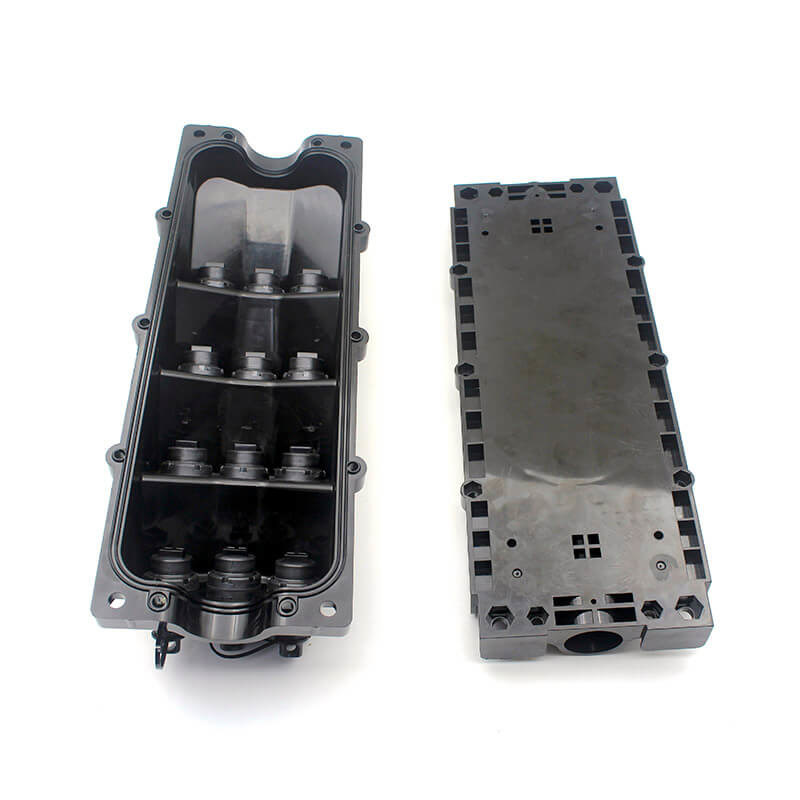

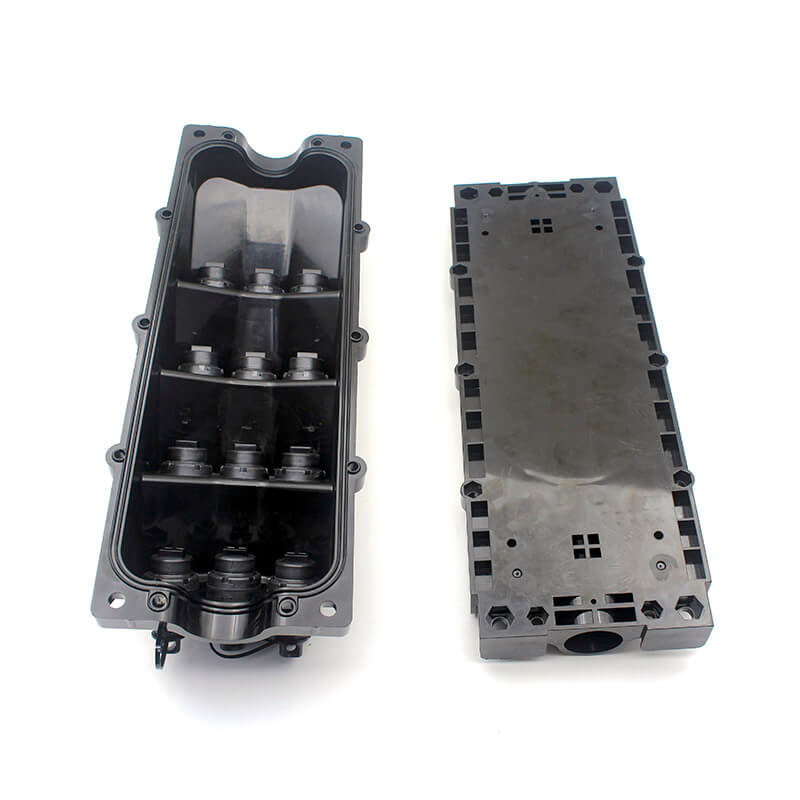

12 섬유 MST 다항 서비스 폐쇄 FTTA 드롭 케이블
연결된 광케이블 조립체는 내부에서 광 포트에 연결된다. MST는 두 개, 네 개, 여섯 개, 여덟 개, 또는 열두 개의 광섬유 포트를 주문할 수 있으며 2xN 또는 4x3 스타일 하우징으로 구성된다.MST의 4개 및 8개의 포트 버전은 또한 내부 1x2에서 1x12splitters로 주문할 수 있으므로 하나의 광섬유 입력이 모든 광 포트를 공급할 수 있습니다..
MST는 광 포트를 위해 단단한 어댑터를 사용합니다. 단단한 어댑터는 보호 하우스에 포함 된 표준 SC 어댑터로 구성됩니다.하우징은 어댑터에 대한 밀폐 환경 보호를 제공합니다각 광적 포트의 열기는 더럽고 습기가 들어오는 것을 방지하는 가닥 된 먼지 캡으로 밀폐됩니다.
스펙트럼
1.1섬유 파라미터:
| - 아니 | 부문 | 단위 | 사양 | |
| G.657A1 | ||||
| 1 | 모드 필드 지름 | 1310nm | 음 | 8.4-9.2 |
| 1550nm | 음 | 9.3-10.3 | ||
| 2 | 클레이딩 지름 | 음 | 125±0.7 | |
| 3 | 부피가 원형이 아닌 부피 | % | ≤ 0.7 | |
| 4 | 코어 클레이딩 중심성 오류 | 음 | ≤ 0.5 | |
| 5 | 코팅 직경 | 음 | 240±0.5 | |
| 6 | 코팅 비순환성 | % | ≤ 60 | |
| 7 | 클레이딩-코팅 중심성 오류 | 음 | ≤ 120 | |
| 8 | 케이블 절단 파장 | nm | λ∞≤ 1260 | |
| 9 | 약화 (최대) | 1310nm | dB/km | ≤ 0.35 |
| 1550nm | dB/km | ≤ 0.21 | ||
| 1625nm | dB/km | ≤ 0.23 | ||
| 10 | 거시적 인 굽기 상실 | 10tumx15mm 반지름 @1550nm | dB | ≤ 0.25 |
| 10tumx15mm 반지름 @1625nm | dB | ≤ 0.10 | ||
| 1tumx10mm 반지름 @1550nm | dB | ≤ 0.75 | ||
| 1tumx10mm 반지름 @1625nm | dB | ≤ 15 | ||
1.2 케이블 파라미터:
| 부문 | 사양 | |
| 톤 와이어 | AWG | 24 |
| 차원 | 0.61 | |
| 소재 | 구리 | |
| 섬유수 | 2-12 | |
| 염색 코팅 섬유 | 차원 | 250±15um |
| 색상 | 표준 색상 | |
| 펌퍼 튜브 | 차원 | 20.0 ± 0.1mm |
| 소재 | PBT 및 젤 | |
| 색상 | 흰색 | |
| 힘의 일원 | 차원 | 20.0 ± 0.2mm |
| 소재 | FRP | |
| 외장 | 직경 | 3.0x4.5mm; 4x7mm; 4.5x8.1mm; 4.5x9.8mm |
| 소재 | PE | |
| 색상 | 검은색 | |
1.3 기계 및 환경 특성:
| 부문 | 연합 | 사양 |
| 긴장 (장기) | N | 300 |
| 긴장 (단기) | N | 600 |
| 크러쉬 (장기) | N/10cm | 1000 |
| 크러쉬 (단기) | N/10cm | 2200 |
| 굽기 반지름 (동적) | mm | 60 |
| 굽기 반지름 (정적) | mm | 60 |
특징:
1.1 각 박스는 완전히 조립될 수 있어 필드에서 필드를 열고 열어야 하는 필요성을 줄일 수 있다.
1.2 단단한 커넥터는 광전자 케이블 배포에 사용하기 위해 공장에서 종료되고 환경적으로 밀폐됩니다.
1.3 플러그 앤 플레이 어댑터 포트는 네트워크의 외부 플랜트 액세스 섹션에 케이블을 빠르게 설치하도록 보장합니다.
1.4 다포트 서비스 터미널은 견고한 커넥터 기술을 탑재하고 있으며, 견딜 수 있도록 설계되어 있다.
1.5 공장에서 생산된 IP68 등급, 고품질, 고성능 커넥터
1.6 유연한 포트 선택: 2, 4, 6, 8개의 터미널이 사용 가능합니다.
적용:
2.1 FTTA (안테나에 유선)
2.2 통신망
