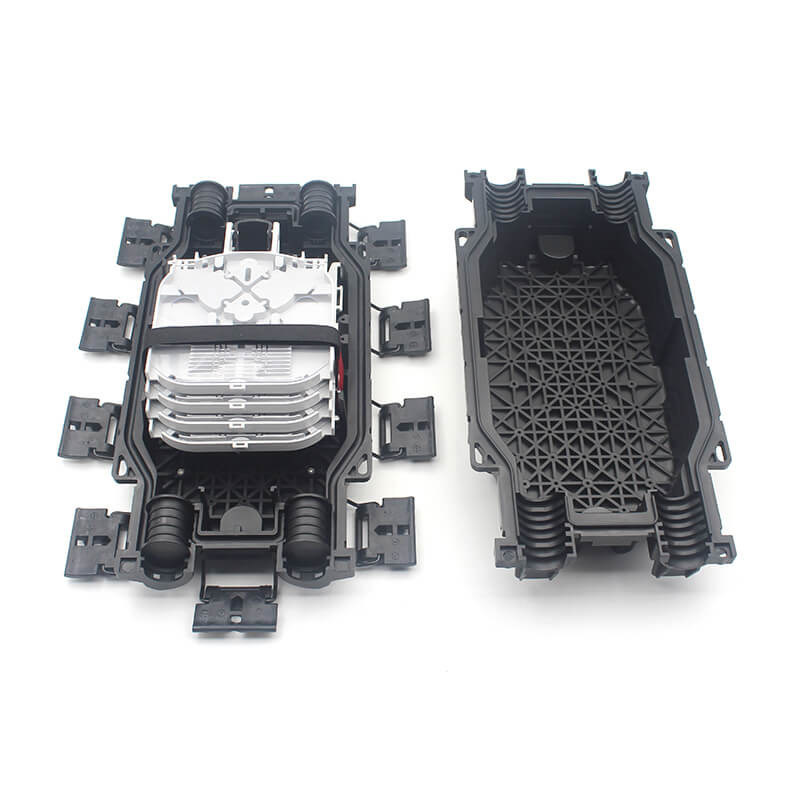

큰 이미지 :  수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착

제품 상세 정보:
원래 장소: 중국 제장강
브랜드 이름: DOWELL
모델 번호: FOSC-H2A
결제 및 배송 조건:
최소 주문 수량: 1000개
배달 시간: 7-15일
지불 조건: T/T, 웨스턴 유니온, 페이팔
공급 능력: 7일당 1000개

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착

설명
용량: 다발: 12-96 코어, 리본: 72-288 코어 직경: φ20mm
항구의 수: 2인 2아웃 차원: 370mm×178mm×106mm

수평 광섬유 스플라이스 닫기 2인2 외 지하 벽 장착



수평형 섬유 폐쇄는 평평 또는 사이클린더형과 같습니다. 이 유형의 섬유 스플라이스 폐쇄는 설치된 안테나 또는 지하에 묻혀있는 가장 일반적으로 사용됩니다.일반적으로 광섬유 접합에 대한 공간과 보호를 제공하기 위해 하나 이상의 섬유 접합 트레이를 포함합니다..사용 범위는: 공기, 지하, 벽 장착, 도관 장착, 손 구멍 장착. 주변 온도는 -45 °C에서 +65 °C까지 다양합니다.



크기와 용량



외부 차원 (LxWxH) 370mm × 178mm × 106mm
무게 (외부 상자 제외) 1900~2300g
입구/출구 포트 수 각 쪽에 2개 (총 4개)
섬유 케이블의 지름 φ20mm
FOSC의 용량 반치: 12-96 코어, 리본: 72-288 코어



설치 에 필요 한 도구



1 파이프 절단기 4 테이프
2 교차/평행 스크루드라이버 5 전기 절단기
3 랜치 6 스트리퍼



FOSC를 설치하는 과정



제1형50mm의 끝의 광케이블 구멍에 강화 막대를 유지하기 위해.

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 0

제2형중앙에서 케이블을 단속하기 위해 융합되어야 합니다

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 1

제3형케이블을 케이블 껍질에 설치하고 잠그고 케이블에 연결합니다.

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 2

4형전기 테이프로 광 케이블 고리 고리

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 3

제5형가리는 밀폐 클립 링보다 약간 더 큰 케이블의 바깥 지름을 선택합니다.두 밀폐 반지 중간에 고무 스트립의 끝 부분을 배치하고 케이블에 접착제를 넣어 손가락을 사용. 접착 테이프의 자연 상태를 유지하거나 가벼운 힘으로, 의류의 접착 층의 포장 된 층을 만들기 위해, 명백한 틈이 없습니다.

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 4
제6형케이블은 연결 상자와 케이블 포트에 밀폐 반지에 설치되었습니다, 추가 지원 슬롯 상자에 계속 될 것입니다, 코일 케이블 벗기,탑의 공간 전에 연결 상자에 저장.

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 5

제7형케이블 코일 벗기, 탑의 공간 전에 연결 상자에 저장

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 6

8형뜨거운 녹기 파이프 후 섬유 보호 틈을 따라 첫 번째 디스크 굴레에 Around. 필요한 경우, 나머지 길이는 그림 10에 표시 된 것처럼 될 수 있습니다.

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 7

9형연결판을 연결판 홀더에 고정된 스트랩 (위면 위로) 으로 연속 디스크로 묶는 것.

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 8

제10형상단과 하단 뚜?? 을 상자체 고정회로로 적절한 순서로 닫는다.

수평 광섬유 스플라이스 폐쇄 2 In 2 외 지하 벽 장착 9
