제품 상세 정보:
|
| 섬유 종류: | G652D | 섬유 번수: | 2-144 핵심 |
|---|---|---|---|
| 루즈 튜브 재료: | PBT | 모드 필드 직경: | 1310nm 1550nm |
| 안감 소재: | 검정색 PE(폴리에틸렌) | 외부 자켓 재료: | 검정색 PE(폴리에틸렌) 또는 AT |
| 강조하다: | 자립형 광섬유 케이블,자부장형 실내 광섬유 케이블,공기 광섬유 케이블 |
||

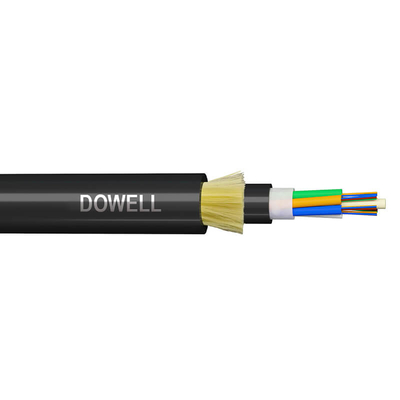

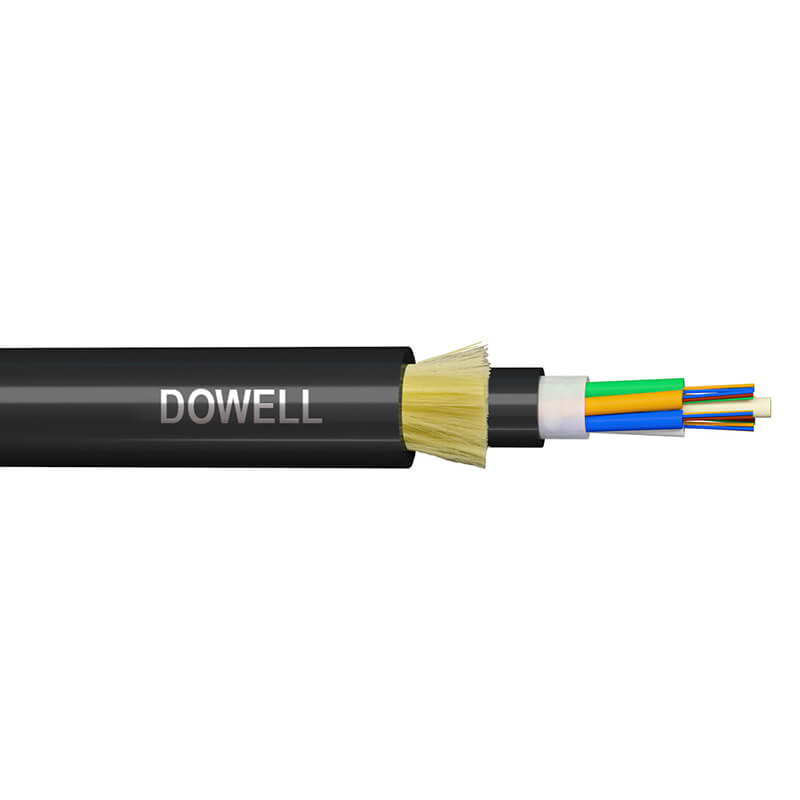

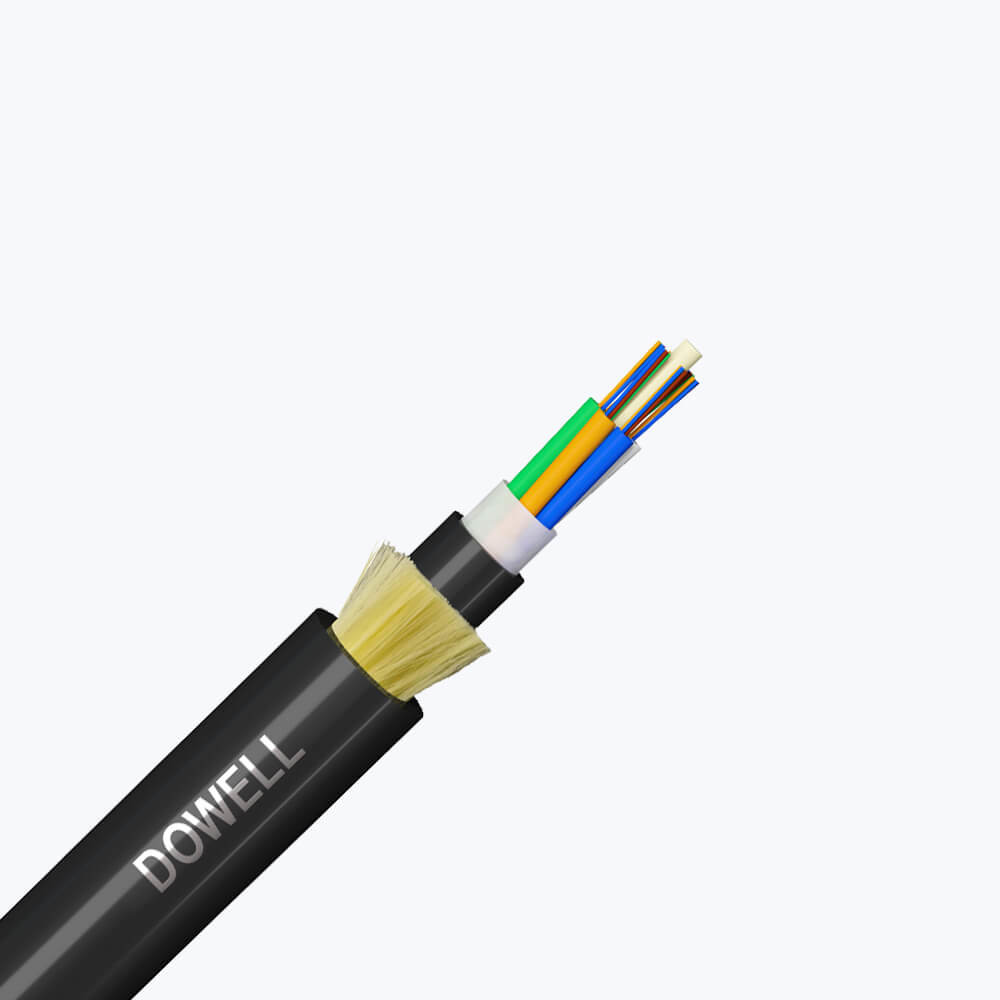

모든 다이 일렉트릭 자부지 공기 케이블 2 6 12 24 48 최대 144 코어

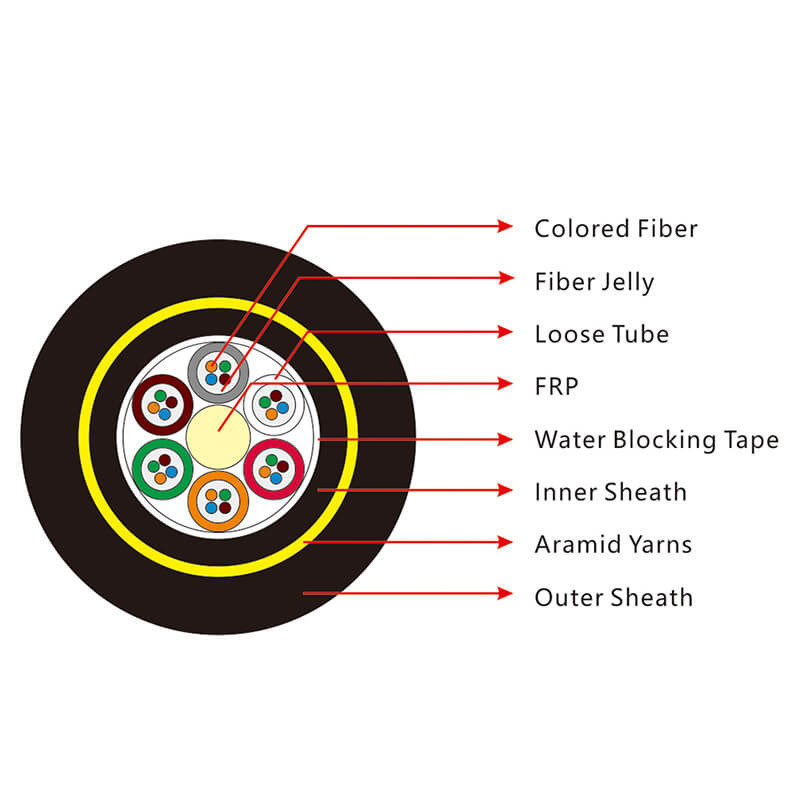

ADSS 자부지식 항공 케이블 구조는 250um 섬유가 높은 모듈 플라스틱으로 만든 느슨한 튜브에 배치되어 물에 내성이있는 채식 화합물로 채워집니다.튜브는 물에 저항하는 채식 화합물로 채워집니다.튜브 (와 필러) 는 FRP 주위를 비금속 중심 강도 구성 요소로 콤팩트하고 원형 케이블 코어로 묶어집니다.얇은 PE 내부 껍질로 덮여 있습니다.안쪽 껍질에 강도 요소로 아라미드 가닥의 스트랜드 층이 적용 된 후 케이블은 PE 또는 AT 외부 껍질로 완료됩니다.
| 광학적 특성 | ||
| 섬유 종류 | ||
| 모드 필드 지름 (um) | 1310nm | 9.1 ± 0.5 |
| 1550nm | 10.3 ± 0.7 | |
| 약화 계수 (dB/km) | 1310nm | ≤0.35 |
| 1550nm | ≤0.21 | |
| 약화 비일관성 (dB) | ≤0.05 | |
| 0분산 파장 (λo) (nm) | 1300~1324년 | |
| 최대 제로 분산 기울기 (Somax) (ps/(nm2.km)) | ≤0.093 | |
| 양극화 모드 분산 계수 (PMDo) (ps/km) | ≤0.2 | |
| 절단 파장 (λcc) ((nm) | ≤1260 | |
| 분산 계수 (ps/ (nm·km)) | 1288~1339nm | ≤3.5 |
| 1550nm | ≤18 | |
| 효과적 그룹 굴절 지수 (Neff) | 1310nm | 1.466 |
| 1550nm | 1.467 | |
| 기하학적 특징 | ||
| 클레이딩 지름 (mm) | 125.0 ± 10 | |
| 부착 비순환성 (%) | ≤1.0 | |
| 코팅 지름 (m) | 245.0 ± 100 | |
| 코팅 비순환성 (%) | ≤6.0 | |
| 코어 클레이딩 중심성 오류 (um) | ≤0.8 | |
| 기계적 특성 | ||
| 컬링 | ≥ 40 | |
| 견제 스트레스 (GPa) | ≥ 0.69 | |
| 코팅 스트립 힘 (N) | 평균 가치 | 10.0~5.0 |
| 최고값 | 10.3~8.9 | |
| 매크로 굽기 손실 (dB) | Φ60mm,100 원, @ 1550nm | ≤0.05 |
| Φ32mm,1 원, @ 1550nm | ≤0.05 | |
케이블 기술 파라미터:
| 매개 변수 | 사양 | ||||||
| 섬유수 | 2 | 6 | 12 | 24 | 60 | 144 | |
| 풀 튜브 | 소재 | PBT | |||||
| 파이브 당 섬유 | 2 | 4 | 4 | 4 | 12 | 12 | |
| 숫자 | 1 | 2 | 3 | 6 | 5 | 12 | |
| 필러 스탠드 | 숫자 | 5 | 4 | 3 | 0 | 1 | 0 |
| 중앙 강도 멤버 | 소재 | FRP | FRP로 코팅된 PE | ||||
| 물 차단 물질 | 물 차단 가재 | ||||||
| 추가 힘 멤버 | 아라미드 가재 | ||||||
| 안쪽 자켓 | 소재 | 검은색 PE (폴리엔) | |||||
| 두께 | 명목: 0.8mm | ||||||
| 외장 | 소재 | 검은색 PE (폴리엔) 또는 AT | |||||
| 두께 | 명칭: 1 7mm | ||||||
| 케이블 직경 ((mm) | 11.4 | 11.4 | 11.4 | 11.4 | 12.3 | 17.8 | |
| 케이블 무게 ((kg/km) | 94~101 | 94~101 | 94~101 | 94~101 | 119~127 | 241~252 | |
| 등급 긴장 스트레스 (RTS) (KN) | 5.25 | 5.25 | 5.25 | 5.25 | 7.25 | 14.25 | |
| 최대 작업 전압 (40%RTS) ((KN) | 2.1 | 2.1 | 2.1 | 2.1 | 2.9 | 5.8 | |
| 매일 스트레스 (15-25%RTS) | 0.78~1.31 | 0.78~1.31 | 0.78~1.31 | 0.78~1.31 | 10.08~1.81 | 2.17~3.62 | |
| 허용되는 최대 팽창 (m) | 100 | ||||||
| 분쇄 저항 (N/100mm) | 짧은 시간 | 2200 | |||||
| 기상 조건 에 적합 함 | 바람의 최대 속도: 25m/s 최대 얼음: 0mm | ||||||
| 굽기 반지름 (mm) | 설치 | 20D | |||||
| 운영 | 10D | ||||||
| 약화 (케이블 후) ((dB/km) | SM 섬유 @1310nm | ≤0.36 | |||||
| SM 섬유 @1550nm | ≤0.22 | ||||||
적용:
자부장 항공기 설치

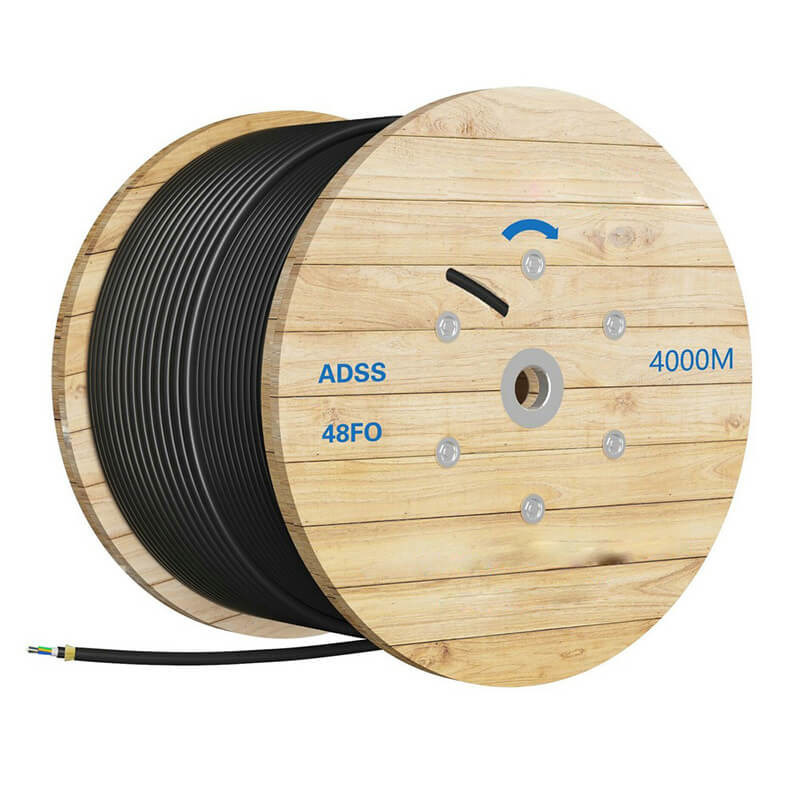

패키지:
