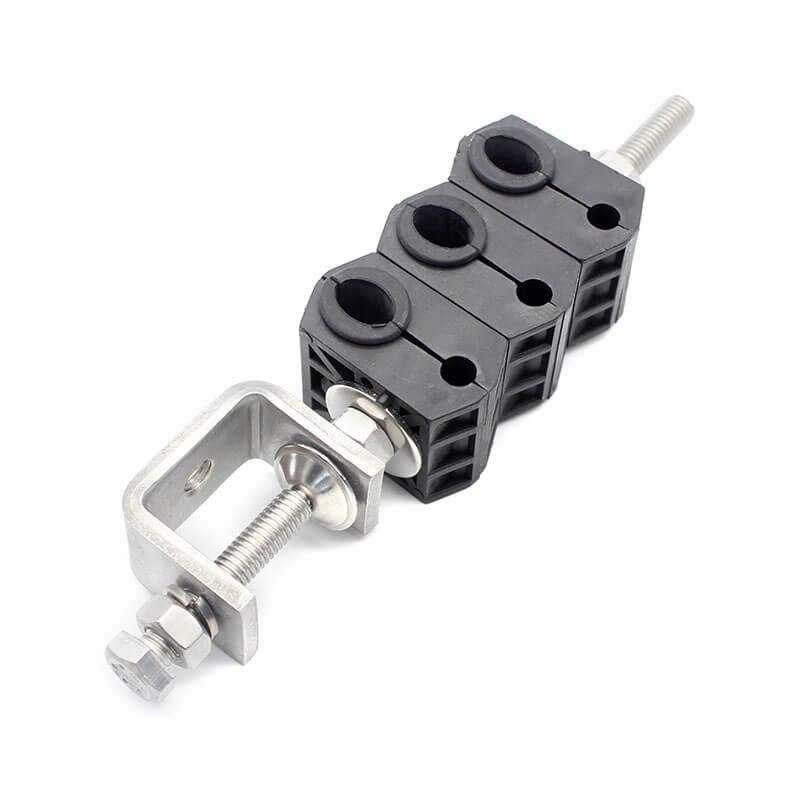

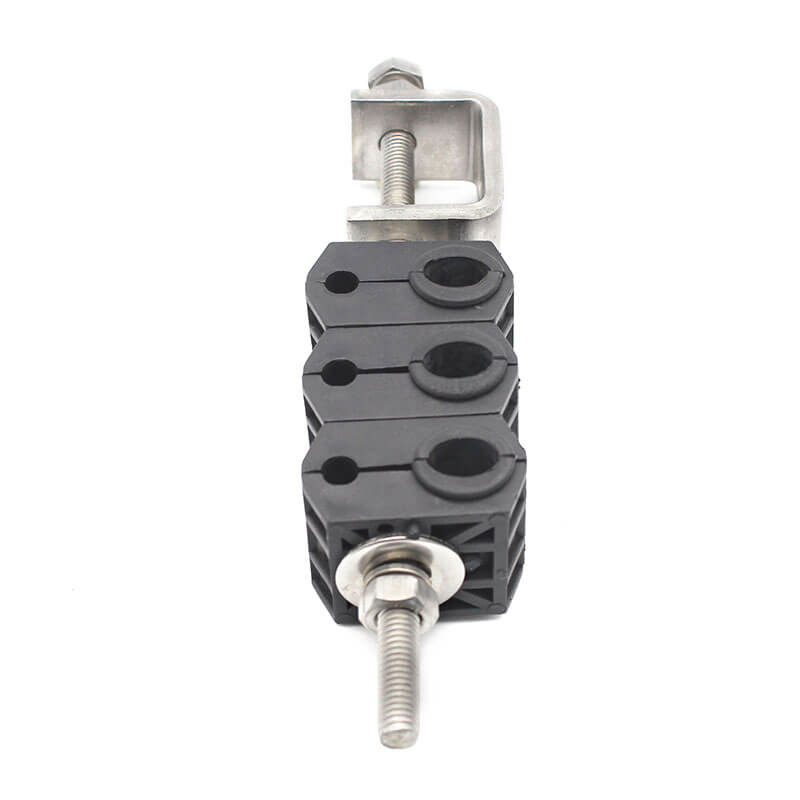

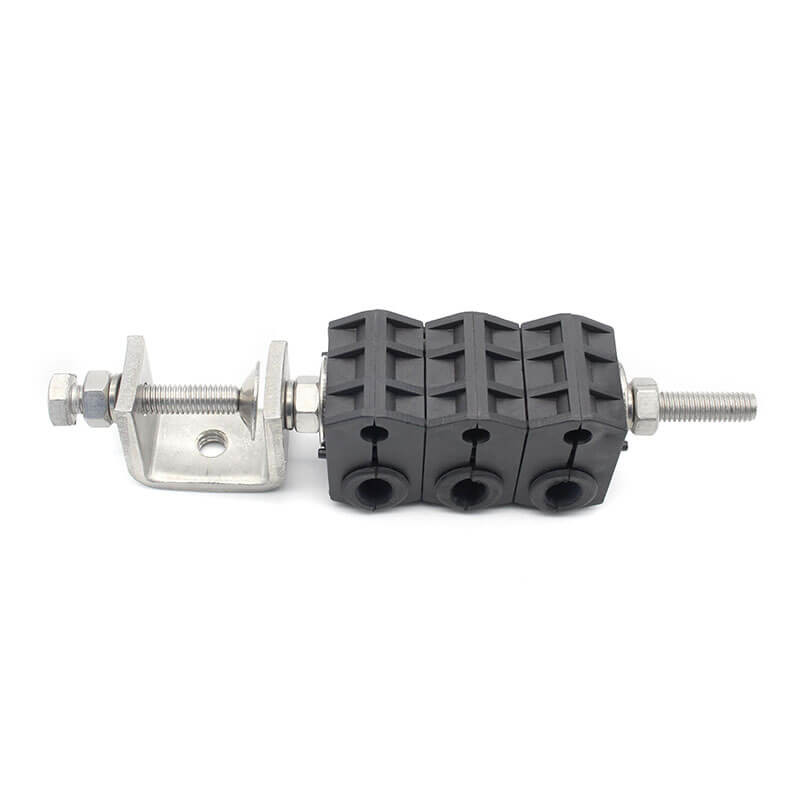

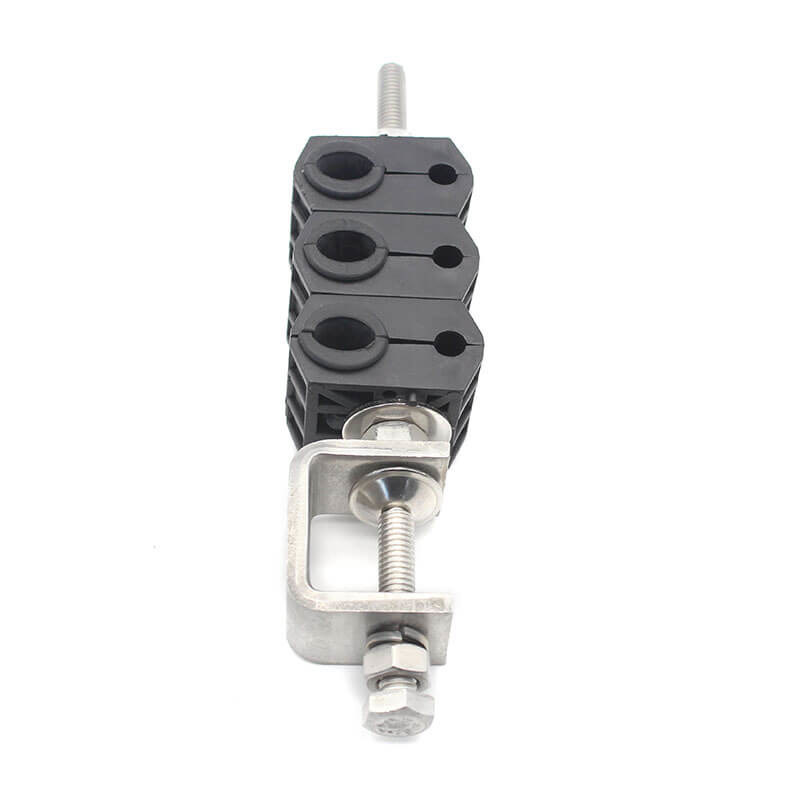

HUAWEI 고무 장갑 광섬유 피더 클램프 야외 사용

HUAWEI 고무 장갑 광섬유 피더 케이블 클램프 야외 사용

이 케이블 클램프는 케이블을 고정하는 모듈 집합의 일종이다. 그것은 자외선 저항 및 고온 내구성 물질로 만들어집니다. φ7mm 또는 φ7의 원형 섬유 케이블을 고정하는 데 적합합니다.5mm와 3mm.3 제곱, 4 제곱, 6 제곱, 8.3 제곱 케이블. 그것은 세 섬유 케이블을 설정할 수 있습니다. C 모양의 브래킷은 가볍고 간결하고 신뢰할 수 있습니다. 또한, 그것은 전력 케이블 (DC) 및 광섬유 케이블 (FO) 에 대한 복합 솔루션을 제공 할 수 있습니다. 이 클램프는 DC 전력 케이블의 다른 크기를 고정 할 때 매우 효과적이고 유연합니다.

클램프 타입	유럽 표준	케이블 종류	전력 (하이브리드) 케이블 및 섬유 케이블
크기	OD 12-22mm DC 전원 케이블 OD 7-8mm 섬유 케이블	케이블 수	3개의 전원 케이블 + 3개의 섬유 케이블
UV 저항성	≥1000시간	호환 가능한 최대 지름	19~25mm
호환되는 미니 지름	5~7mm	쌍둥이 플라스틱 클램프 재료	유리섬유로 강화된 PP, 검은색
금속물질	스테인리스 스틸 304 또는 열게 젤리화	계속 가짐	철선 케이블 트레이
최대 스택 높이	3	진동 생존	공명 주파수에서 ≥4시간

설치:

1.1의 특수 볼트를 찢어 C 괄호가 링링에 이르기까지 거리는 두께보다 크다 각 철의 한쪽. 그리고 그 다음 특수 볼트 M8을 꽉 잡아(표준 토크: 15Nm)

1.2 너츠를 스레드 막대기, 그리고 플라스틱 클립

1.3 플라스틱 클램프를 분리하고 φ7mm 또는φ7.5mm의 섬유 케이블 작은 플라스틱 구멍으로 클램프, 3.3 평방 또는 4를 눌러플라스틱 클램프에 검은색 고무 파이프의 구멍에 정사각형 케이블을 넣습니다. 케이블을 플라스틱 클램프의 구멍에 꽂습니다 (그림 오른쪽)

1.4 마지막으로 모든 견과류를 잠그십시오. (클래밍 견과류 M8의 참조 토크: 11Nm)

적용:

2.1 통신 케이블

2.2 섬유 케이블

2.3 동축 케이블

2.4 피더 케이블

2.5 하이브리드 케이블

2.6 전류 케이블

2.7 매끄러운 케이블

2.8 배열 케이블
