제품 상세 정보:
|
| 모드형: | SM, MM | 섬유 종류: | G652D/G657A |
|---|---|---|---|
| 커넥터: | SC, LC, FC, ST, E2000N, MTRJN, MPO | 재킷: | PVC, LSZH |
| 길이: | 모든 길이는 사용자 정의 가능 | 색상: | 노란색 또는 칙칙한 |
| 강조하다: | 실내용 단일 모드 섬유 패치 코드,실내 듀플렉스 LC 케이블,네트워크용 듀플렉스 LC 케이블 |
||

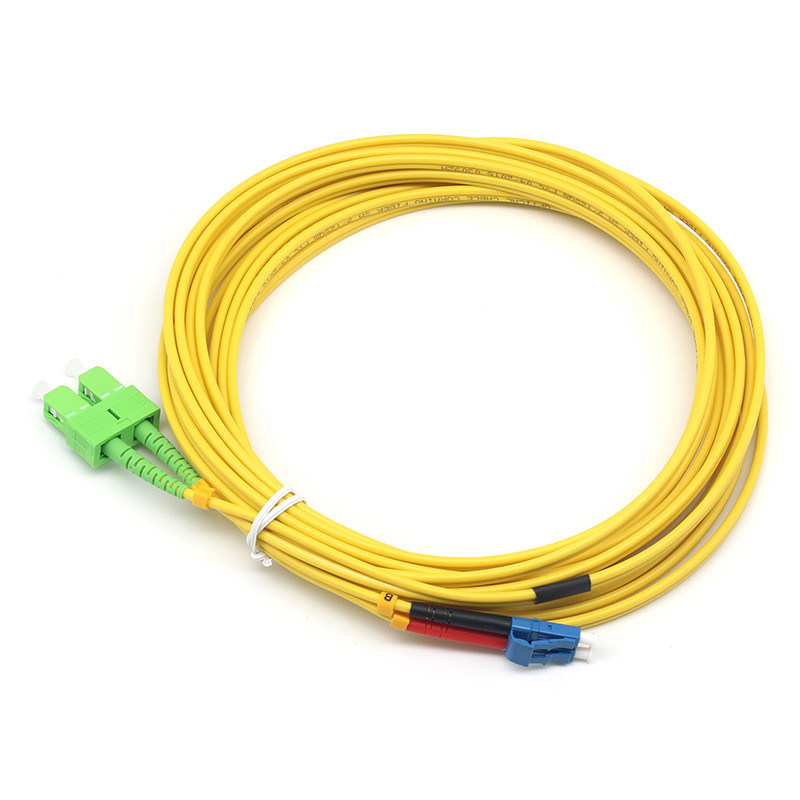

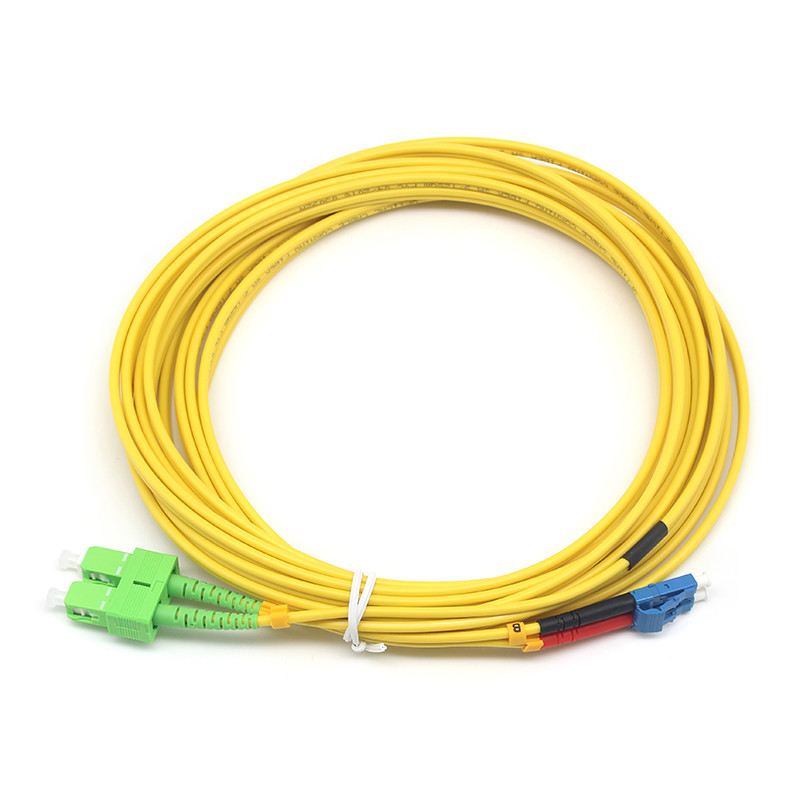

듀플렉스 SC APC에서 LC UPC SM 광섬유 패치 케이블
광섬유 패치코드는 광섬유 네트워크의 장비와 구성 요소를 연결하는 구성 요소입니다.FC SV SC LC ST E2000N MTRJN MPO 등을 포함하여 광섬유 커넥터의 다른 유형에 따라 많은 유형이 있습니다.. 단일 모드 (9/125um) 및 멀티 모드 (50/125 또는 62.5/125). 케이블 재킷 재료는 PVC, LSZH; OFNR, OFNP 등이 될 수 있습니다. 단순, 듀플렉스, 멀티 섬유, 리본 팬 아웃 및 펀들 섬유가 있습니다.
스펙트럼
| 매개 변수 | 단위 | 모드 | PC | UPC | APC |
| 종류 | |||||
| 삽입 손실 | dB | SM | <0.3 | <0.3 | <0.3 |
| MM | <0.3 | <0.3 | |||
| 수익 손실 | dB | SM | >50 | >50 | >60 |
| MM | >35 | >35 | |||
| 반복 가능성 | dB | 추가 손실 <0.1dB, 반환 손실 <5dB | |||
| 교환 가능성 | dB | 추가 손실 <0.1dB, 반환 손실 <5dB | |||
| 연결 시간 | 시간 | >1000 | |||
| 작동 온도 | °C | -40 C- +75 C | |||
| 저장 온도 | °C | -40C- +85C | |||
1섬유의 종류:
1.1 단일 모드 (SMF):장거리 전송 (최고 100km 이상) 을 위해 설계되었으며, 일반적으로 9/125μm 핵/클래딩 지름을 사용합니다.
1.2 멀티 모드 (MMF):더 짧은 거리에 (500m ∼ 2km까지) 사용되며, 50/125μm 또는 62.5/125μm의 일반적인 코어 크기가 있습니다.
2연결 장치 종류:
2.1 LC (루센트 커넥터):작은 형태 인자, 고밀도 응용 프로그램에서 인기있는.
2.2 SC (아보너 커넥터):푸시-플러 디자인, 일반적으로 데이터컴과 통신에서 사용됩니다.
2.3FC (방정식 연결 장치):스크루형, 종종 높은 진동 환경에서 사용됩니다.
2.4ST (Straight Tip): 더 오래된 네트워크에서 사용되는 바요넷 스타일.
2.5 MTP/MPO: 높은 용량 연결을 위한 다섬유 연결 장치 (예를 들어, 12/24 섬유).
3폴란드어
3.1 APC (Angled Physical Contact): 최소 후반 반사 (~-65dB) 를 위해 8° 각의 끝면.
3.2 UPC (Ultra Physical Contact): 반사 손실이 높습니다 (~-55dB).
3.3 PC (물리적 접촉): 공기 간격을 줄이기 위해 약간 둥글다.
4케이블 재킷:
4.1 심플렉스: 단일 섬유, 단일 케이블
4.2 듀플렉스: 두 개의 섬유 (일반적으로 Tx/Rx).
4.3 장갑: 혹독한 환경에 대비해 강화된 장갑.
4.4 굽기-불감각성 (BI): 단단한 굽기에 저항한다.
적용:
5.1 통신망
5.2 광 광 광대역 네트워크
5.3 CATV 시스템
5.4 LAN 및 WAN 시스템
5.5 FTTP
생산 흐름:

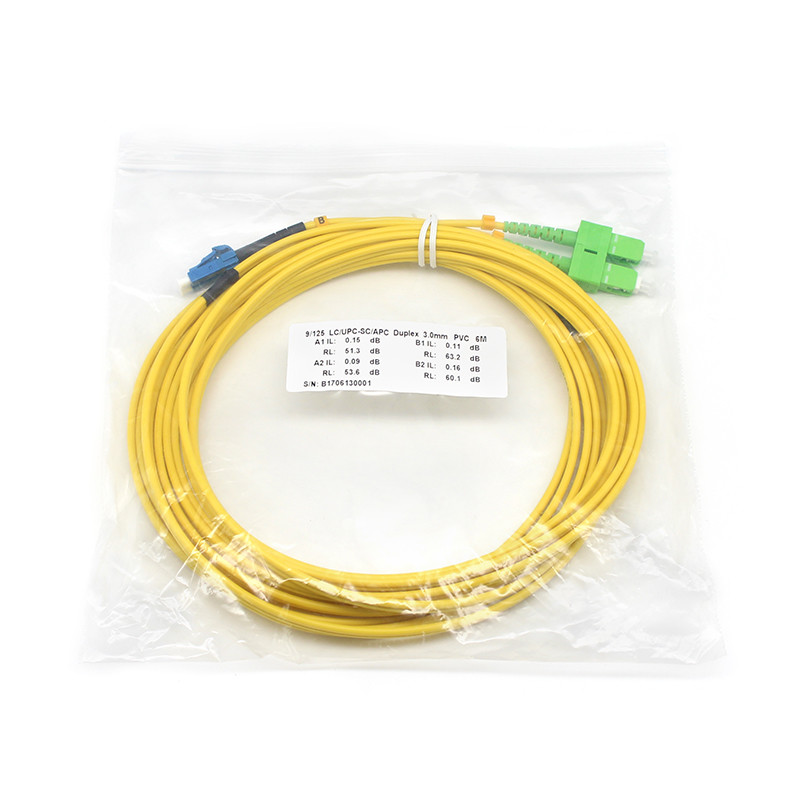

우리의 패키지:
