| 원래 장소: | 중국 저장성 |
|---|---|
| 브랜드 이름: | DOWELL |
| 인증: | CE |
| 모델 번호: | DW-LUD-LUD-U |
| 최소 주문 수량: | 1000개 조각 |
| 배달 시간: | 7~15일 |
| 지불 조건: | T/T, 웨스턴 유니온, 페이팔 |
| 공급 능력: | 7일 당 10000 PCS |
| 모드 유형: | 에스엠,엠엠 | 섬유 종류: | G652D/G657A |
|---|---|---|---|
| 재킷: | PVC, LSZH | 커넥터: | SC, LC, FC, ST, E2000N, MTRJN, MPO |
| 색상: | 노란색 또는 칙칙한 | 길이: | 모든 길이는 사용자 정의 가능 |
| 강조하다: | 듀플렉스 광섬유 패치 케이블,듀플렉스 lc에서 lc 패치 케이블,LC 광섬유 패치 케이블 |
||

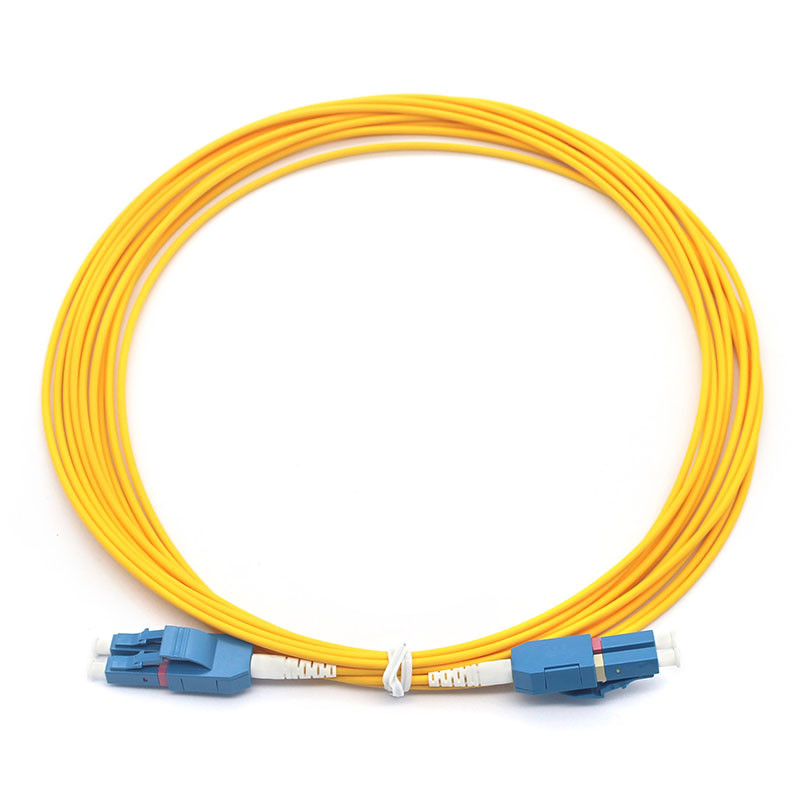

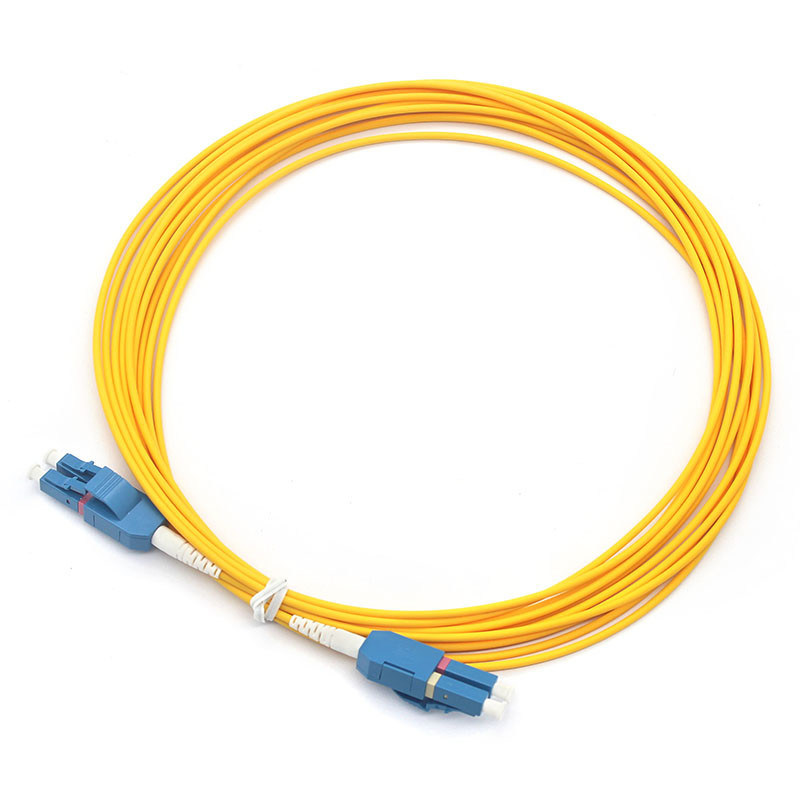

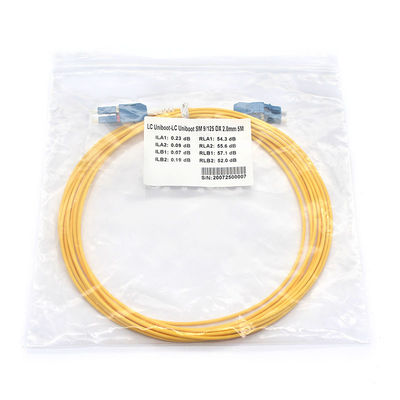

단일 모드 유니부트용 듀플렉스 LC UPC-LC UPC 광섬유 패치 코드
광섬유 패치 코드는 광섬유 네트워크에서 장비와 구성 요소를 연결하는 데 사용되는 부품입니다. FC, SV, SC, LC, ST, E2000N, MTRJN, MPO 등 다양한 유형의 광섬유 커넥터와 단일 모드(9/125um) 및 다중 모드(50/125 또는 62.5/125)에 따라 여러 유형이 있습니다. 케이블 재킷 재질은 PVC, LSZH, OFNR, OFNP 등이 될 수 있습니다. 심플렉스, 듀플렉스, 멀티 파이버, 리본 팬아웃 및 번들 파이버가 있습니다.
사양:
| 매개변수 | 단위 | 모드 | PC | UPC | APC |
| 유형 | |||||
| 삽입 손실 | dB | SM | <0.3 | <0.3 | <0.3 |
| MM | <0.3 | <0.3 | |||
| 반사 손실 | dB | SM | >50 | >50 | >60 |
| MM | >35 | >35 | |||
| 반복성 | dB | 추가 손실<0.1db, 반사 손실< 5 dB | |||
| 상호 교환성 | dB | 추가 손실<0.1db, 반사 손실< 5 dB | |||
| 연결 횟수 | 회 | >1000 | |||
| 작동 온도 | °C | -40 C- +75 C | |||
| 보관 온도 | °C | -40 C- +85 C | |||
1.1 광섬유 유형
1.1.1 단일 모드(SMF): 장거리 전송(최대 100km 이상)을 위해 설계되었으며, 일반적으로 9/125µm 코어/클래딩 직경을 사용합니다.
1.1.2 다중 모드(MMF): 단거리(최대 500m~2km)에 사용되며, 일반적인 코어 크기는 50/125µm 또는 62.5/125µm입니다.
1.2 커넥터 유형
1.2.1 LC(Lucent Connector): 소형 폼 팩터로 고밀도 애플리케이션에서 인기가 많습니다.
1.2.2 SC(Subscriber Connector): 푸시-풀 디자인으로 데이터 통신 및 통신 분야에서 일반적으로 사용됩니다.
1.2.3 FC(Ferrule Connector): 나사식으로 진동이 심한 환경에서 자주 사용됩니다.
1.2.4 ST(Straight Tip): 베이요닛 스타일로 이전 네트워크에서 사용되었습니다.1.2.5 MTP/MPO: 고용량 링크(예: 12/24 파이버)를 위한 다중 파이버 커넥터입니다.
1.3 폴리싱 유형
1.3.1 PC(Physical Contact): 공극을 줄이기 위해 약간 둥글게 처리되었습니다.
1.3.2 UPC(Ultra Physical Contact): 반사 손실이 높습니다(~-55dB).
1.3.3 APC(Angled Physical Contact): 최소한의 백 리플렉션을 위해 8° 각도의 엔드페이스(~-65dB)를 사용합니다.
1.4
케이블 재킷 1.4.1 심플렉스: 단일 파이버, 단일 케이블.
1.4.2 듀플렉스: 두 개의 파이버(일반적으로 송신/수신용).
1.4.3 아머드: 열악한 환경에 대비하여 강화되었습니다.
1.4.4 벤드 방지(BI): 좁은 굴곡에 강합니다.
응용 분야
:2.1 통신실 내 패치 패널

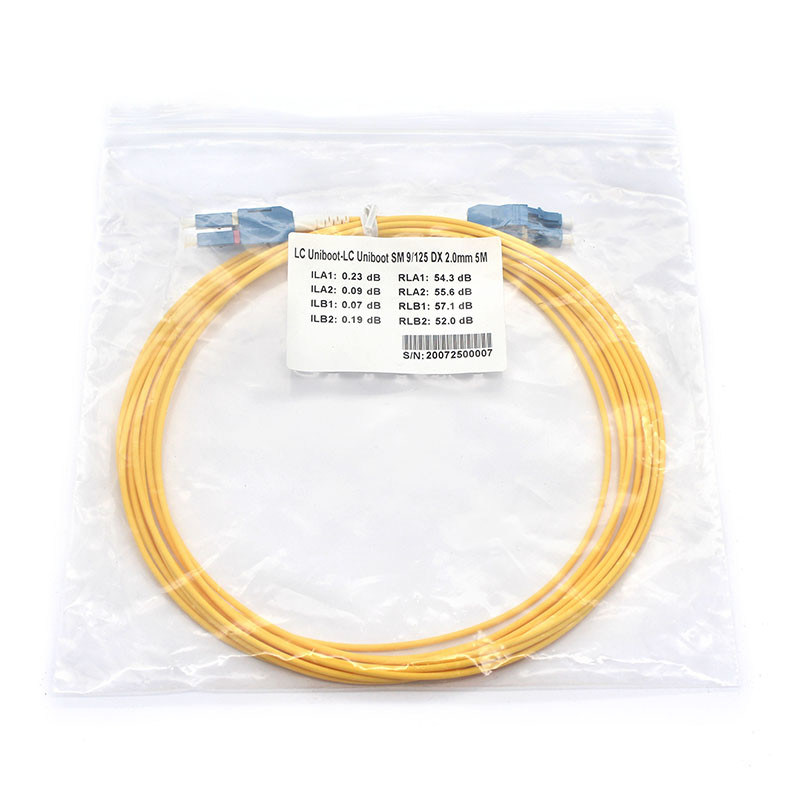

1. 비닐 봉투
2. 내부 상자
3. 외부 상자
