제품 상세 정보:
|
| WIRNG CAPCITY: | 8 SC/APC | splicng capcity: | 48 |
|---|---|---|---|
| PLC 스플 라터: | 1 : 8의 1 개 | 맥스. 트레이 수량: | 4 |
| 보호 등급: | IP68 | 봉합 방식: | 기계적입니다 |
| 강조하다: | 8 포트 파이버 터미널 NAP 박스,SC APC 섬유 터미널 NAP 박스,방수 섬유 터미널 NAP 박스 |
||

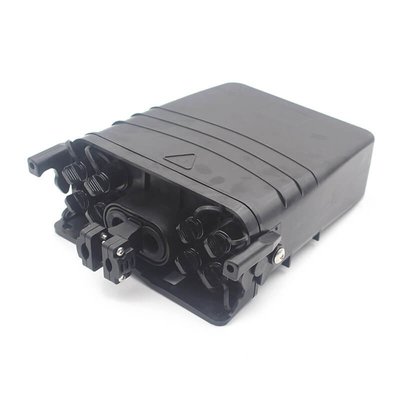

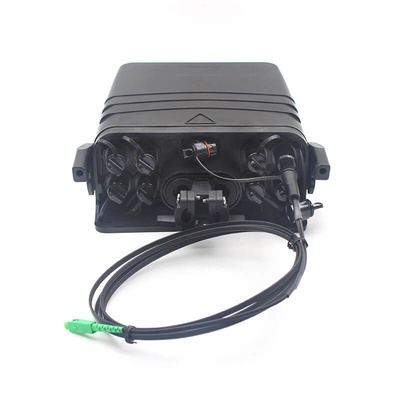

8 포트 SC APC 방수 사전 연결형 광섬유 터미널 NAP 박스
Dowell Company Fttx 사전 연결형 터미널 박스는 8 포트, 10 포트 및 12 포트로 제공되며 Fttx 네트워크 시스템을 위해 설계된 고성능 광섬유 관리 솔루션입니다. 이 다용도 종단 박스는 피더 케이블과 드롭 케이블 간의 원활한 연결을 가능하게 하며, 컴팩트하고 방수 처리된 인클로저에서 광섬유 스플라이싱, 분할 및 분배를 지원합니다.
IP68 등급의 방수 보호 기능과 IK10 충격 저항성을 갖춘 방수 클로저는 지상, 지하 및 맨홀 설치를 포함하여 열악한 실내 및 실외 환경에서 안정적인 작동을 보장합니다. 각 유형의 터미널 박스는 플러그 앤 플레이 호환성, 사전 연결된 어댑터 및 독립적인 케이블 경로를 갖추고 있어 설치 효율성을 높이고 네트워크 유지 관리를 단순화합니다.
주로 Fttx-ODN 네트워크의 액세스 지점에서 광 케이블을 연결하고 분배하고 드롭 케이블을 사용자 장치에 연결하는 데 적용됩니다. 8개의 Fast Connect 드롭 케이블을 지원합니다.
사양:
| 배선 용량 | 8 (SC/APC 방수 어댑터) |
| 스플라이싱 용량(단위: 코어) | 48 |
| PLC 분배기 | 1개 1:8 |
| 트레이당 스플라이싱 용량(단위: 코어) | 12 코어 및 2개 PLC (1:4 또는 1:8) |
| 최대 트레이 수량 | 4 |
| 광 케이블 입구 및 출구 | 어댑터 Φ 6-18 m 스트레이트 스루 광 케이블 8 SC/APC 방수 어댑터 |
| 설치 모드 | 기둥/벽 장착, 공중 케이블 장착 |
| 대기압 | 70~106kPa |
| 재료 | 플라스틱: 강화 PP 금속: 스테인리스 스틸 304 |
| 적용 시나리오 | 지상, 지하, 핸드 홀 |
| 충격 저항 | Ik10 |
| 난연 등급 | UL94-HB |
| 보호 등급 | Ip68 |
| 밀봉 모드 | 기계적 |
| 어댑터 유형 | SC/APC 방수 어댑터 |
특징:
1.1 사전 연결형 방수 SC/APC 어댑터: 빠르고 안정적인 연결을 위해 10개의 어댑터를 포함합니다.
1.2 높은 스플라이싱 용량: 다용도 응용 분야를 위해 최대 48개의 광섬유를 수용합니다.
1.3 내구성 있는 재료: 장기간 사용을 위해 플라스틱(PP+GF) 및 스테인리스 스틸(SUS304)로 제작되었습니다.
1.4 컴팩트한 치수: 유연성을 위해 버클 옵션 유무에 관계없이 공간 효율적입니다.

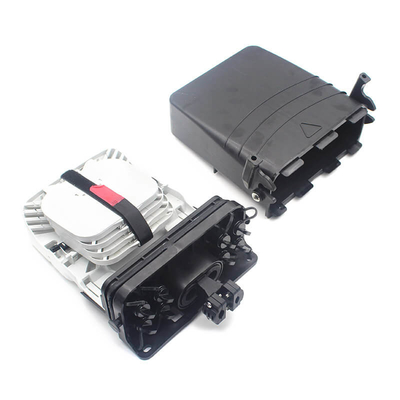

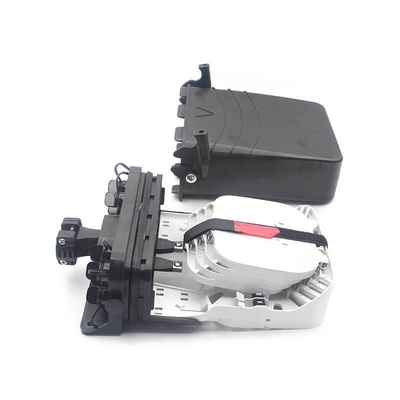

1.5 쉬운 유지 관리: 설치 또는 수리 중에 편리하게 접근할 수 있도록 분배 패널이 위로 뒤집힙니다.
응용 분야:
구조:
설치:
3.1 벽 장착 설치:
벽에 4개의 구멍을 뚫고 팽창 볼트(Φ7.5*40)를 삽입합니다.
구멍에 상자를 맞추고 볼트를 사용하여 단단히 고정합니다.
3.2 기둥 장착 설치:
상자 섀시에 장착 브래킷을 부착합니다.
상자가 떨어지는 것을 방지하기 위해 볼트를 사용하여 기둥에 상자를 고정합니다.
3.3 케이블 설치에 매달기:
섀시의 장착 브래킷을 가공선에 묶습니다.
공중 배포 중에 안정성을 보장하기 위해 볼트로 상자를 고정합니다.
3.4 광섬유 보관 브래킷 설치:
안전하고 체계적인 케이블 관리를 위해 전용 광섬유 보관 브래킷을 사용합니다.
