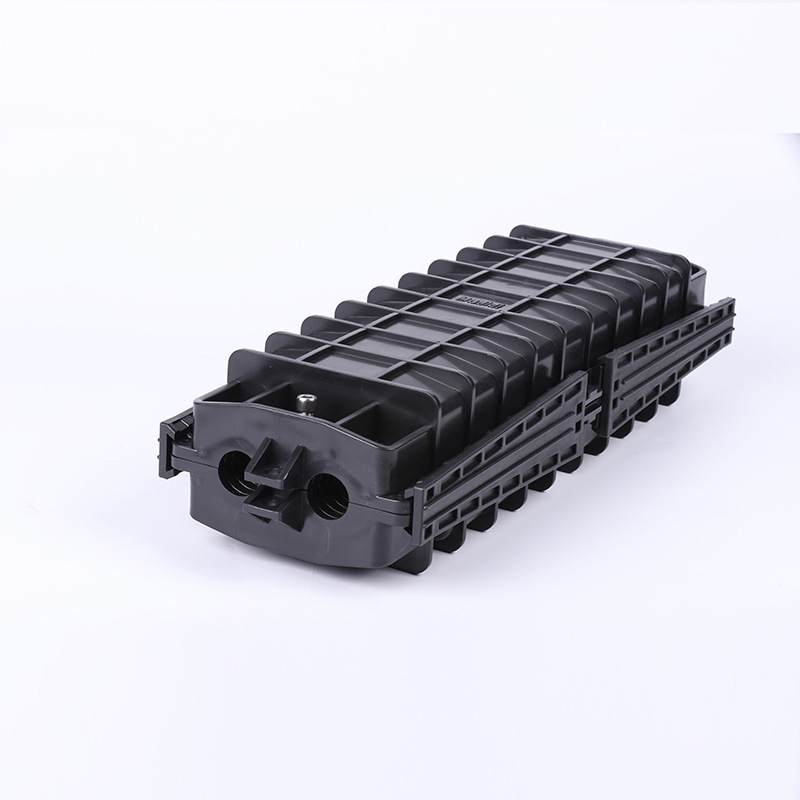

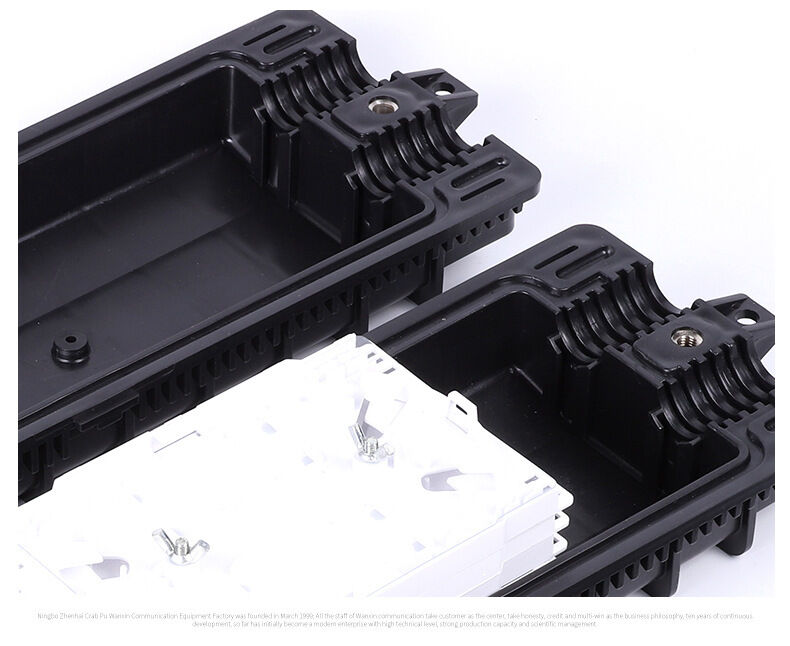

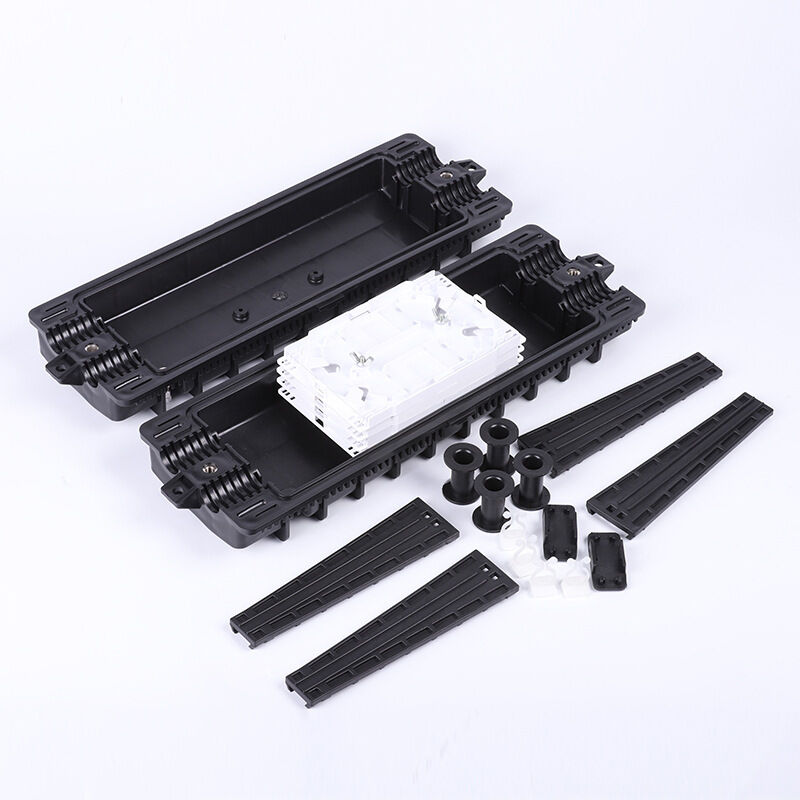

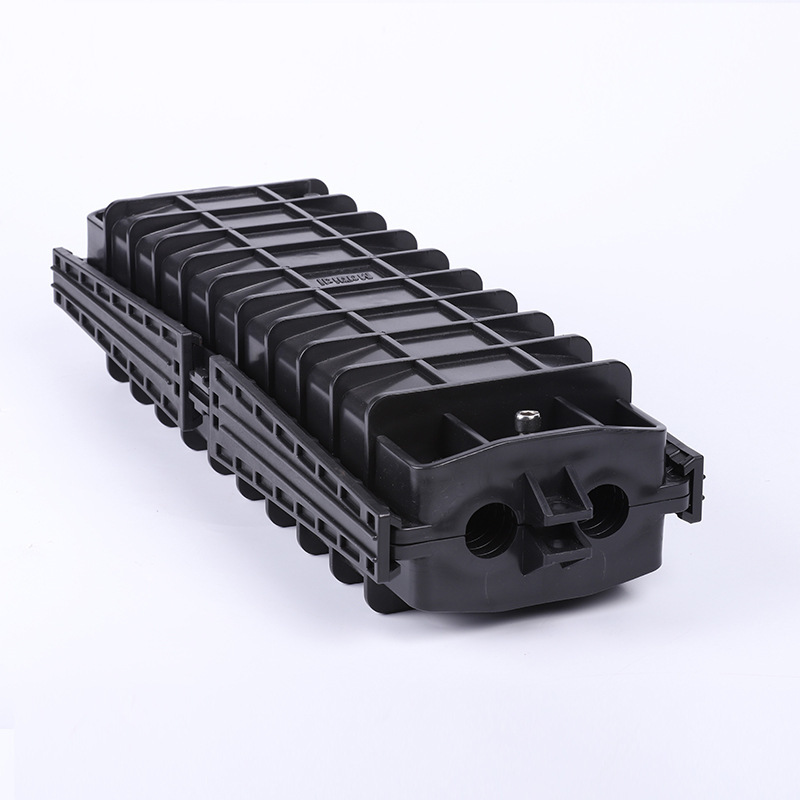

48 코어 인라인 타입 광섬유 스플라이스 폐쇄 2 인 2 아웃 방수

48 코어 인라인 타입 광섬유 스플라이스 폐쇄 2 인 2 아웃 방수

인라인 광섬유 폐쇄는 케이블 경로를 따라 광섬유 케이블을 접목, 가시화 및 저장하는 데 사용되는 보호 하우징입니다. 돔 또는 벽에 장착 된 폐쇄와 달리,그것은 에어리엔에 인라인 (직접 케이블에) 에 설치되도록 설계되었습니다., 지하 또는 묻힌 응용 프로그램, 밀폐, 내구성 있고 재입입입 가능한 접점점을 만듭니다.

스펙트럼

종류:

1.1 설치별로:

에어: 막대기 사이 에 있는 받침줄 에 장착 됩니다. 가볍고 자외선 에 저항 하고, 단단 한 매달린 브래킷 이 있습니다.

지하 / 묻어: manholes에 설치, 손 구멍, 또는 직접 묻어.부식 내성 껍질, 종종 원통형 "약" 모양으로 후충압과 습도에 견딜 수 있습니다..

도관: 도관 또는 도관 구간 내에 설치됩니다.

1.2 케이블 입구/출구로:

처리량 (Straight-Through): 가장 흔한 방식이다. 케이블은 한쪽 끝에서 들어가 다른 쪽 끝에서 나오며 선형 경로를 유지한다.점과 점의 접합에 사용된다..

가맹 (Tap): 하나 이상의 케이블이 들어오고 여러 개의 작은 케이블이 갈라진다. 네트워크 유통 또는 분할에 사용됩니다.

부트 스플라이싱: 두 개의 케이블이 반대쪽 끝에서 들어와 내부적으로 서로 겹쳐집니다.

응용 프로그램:
2.1 장거리 및 트렁크 네트워크: 장거리 (예를 들어 도시 간) 케이블을 연결한다.

2.2 유선 (FTTH) 네트워크: 피더 케이블이 여러 개의 드롭 케이블로 갈라지는 유통 지점을 만드는 것.

2.3 네트워크 수리 및 복원: 새로운 섹션에 스플라이싱을 통해 단절 된 케이블을 신속하게 복원합니다.

2.4 케이블 세그먼트 연결: 초기 배치 중에 제조 길이의 케이블 스릴을 연결한다.

2.5 전환점: 케이블 유형을 변경 (예를 들어, 공기선에서 묻힌 케이블로) 또는 장갑 케이블과 장갑 케이블을 연결한다.

올바른 인라인 폐쇄를 선택하는 방법:

3.1 환경: 공기, 잠수, 수중? IP (영입 보호) 등급 (예: 잠수함의 IP68) 및 재료 강도를 결정합니다.

3.2 케이블 수 & 섬유 수: 케이블 수 및 전체 섬유 나선 수 (예를 들어, 각각 2개의 케이블 × 144개의 섬유) 를 포함해야 한다.

3.3 재입입 가능성: 섬유를 추가하거나 나중에 재구성해야합니까? 대부분은 여러 번의 재입입을 위해 설계되었습니다.

3.4 밀폐 방법: 열감축 (매우 신뢰할 수 있지만 타치를 필요로 한다), 젤 밀폐 (더 깨끗하고 도구가 필요 없는) 또는 기계 압축.

3.5 크기와 포트 구성: 케이블에 맞는 올바른 지름의 포트가 충분히 있는지 확인하십시오.

3.6 표준 준수: 관련 산업 표준 (예를 들어, Telcordia GR-771, ICEA) 을 충족해야 한다.
